蒸发式冷凝器

来源:  发布时间:2017-02-08

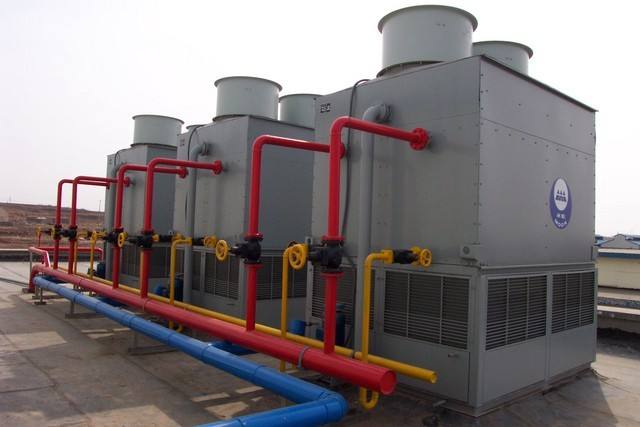

蒸发式冷凝器

工作原理
设备的传热部分为换热管组,气体从换热管组上部进入,经联箱分配给每根排管,完成换热后从下部管口流出。冷却水用循环水泵送至换热管组上部的布水器,布水器上装有高效防堵型喷头,将水均匀分布到每组排管上,水在管外表面呈膜状流下,最后经水池上部的填料层落入水池中进行循环使用。当水流过冷却器管组时,依靠水的蒸发,利用水的蒸发潜热,使管内介质冷却。同时,由轴流式引风机从冷却器下侧四周风窗外进的新鲜空气,把水蒸汽及时带走,为水膜连续蒸发创造条件。


技术特点
1、采用逆流式结构,换热管采用蛇型结构,换热排管数量多,换热及气体流通面积大,气体阻力小,换热效率高;有效利用了冷却器内部空间,结构紧凑,占地面积小。冬季气温低时仍能正常运行。
2 、换热管为碳钢镀锌,耐腐蚀性强,设备的使用寿命长。
3 、布水器安装有高效喷头,布水及防堵性能好。
4、 集水池上部设有填料,增大了水的接触面积,进一步降低水温,减少了落水噪音。
5、采用新型高效轴流风机噪音低,效率高,节能效果好。
6、采用高效收水器,减少水的雾状散失,节水效果好。
7、水池中的水位由浮球阀自动调节。
8、采用分体式结构,安装方便,安装费用低。

使用性能


节能效果好
该冷却器运行费用低,冷却温度随湿球温度变化,与淋洒式或套管式冷却器相比,换热效果明显提高(进出口温差达60℃);由于换热排管数量多,换热及气体流通面积大,气体阻力小(≤10kPa),可明显降低动力设备的功耗;循环水泵安装在冷却器本体上,管道流程短,并采用专用抗堵喷头,布水效果好、阻力小,水泵功率小,电耗低;冷却器为逆流式结构,换热效率高,需要的风机功率小、电耗低。与淋洒式或套管式冷却器及单独设置循环冷却塔相比,运行费用可降低40-50%左右。

换热效果

换热管采用排管式,外部不会产生堵塞,特别适合循环水质较差,易造成列管换热器腐蚀、堵塞的企业使用,性能稳定可靠。

投资少

由于蒸发式冷却器将换热器、循环冷却塔、循环水泵为一体,节约了购置、建造专用冷却塔、循环水泵、泵房、循环水管道、加药装置、换热器等设备、土建、安装费用。节约投资约40-60%左右。
使用寿命长

节水
冷却器的冷却作用是利用水的蒸发潜热,耗水量小;采用低阻力高效收水器,避免了冷却水雾的散失。水循环中的蒸发损失和排污占总水量3-5%左右,如水质较好,水损失在2%以下

噪声小

采用新型高效风机,风叶经流体动力学优化设计,型线合理,用不锈钢经模压成型,运转时效率高、噪声小。贮水槽上部设有PVC填料层,降低落水噪声

节能环保

冷却器为自身独立循环冷却系统,不受其它设备影响,循环水质易于保证,有利于设备维护和环保达标,为节能环保的新产品。
